Wireless Insite 是一套功能完善的模擬軟體，可以建立複雜逼真的模型，並在模型場景中進行逼真精確的模擬計算，考慮到讓想要學習的客戶可以突破語言的藩籬，更容易上手，我們製作了詳盡的中文教材，同時提供繁體和簡體的版本，根據建模和計算的幾個流程，分成數個章節，任何有需要的客戶都可以免費下載，並且歡迎轉載，分享或引用讓大家都可以學習這套功能強大又實用的軟體。

Wireless Insite 的操作可以分為幾個階段

1. 建立或導入各種場景特徵(Feature)，透過建立和組合地理地形圖(Terrain)，都市建築物(City)，室內設計規劃(Floorplan)，不特定的各種物體(Object)，植被(Foliage)等各種元素構成模擬計算的場景。

2. 確認Feature都配置了適當的材料，通常在建立Feature的時候，材料都會同時配置，或是可以在建立時就直接選擇，但是也有由於特殊的建模需要，會要改變材料種類，類型，參數或者是自訂材料的時候，比方說一個City類別的樓房模型，有一面幾乎都是玻璃，其他三面是混凝土，用戶可以自行改變這個面的材料。

3. 設定或導入載波波型，天線模型，並且在場景中適當的地方放置發射器(Rx)接收器(Tx)，或是收發機(Tranceiver)，波型，天線還有發射/接收端口在模型中有類似三為一體的關係，天線一定有配合的載波，發射接收端口也一定有配合的天線和其載波，這些都配置完成還有作必要的調整比方說轉動，場景中才會有這些負責發射和接收訊號的單元。

4. 設定傳播模型，Wireless Insite 裡面的Studyarea欄位就是讓用戶指定一個空間區域，然後在這個空間區域中指定一個無線電波傳播模型來作計算，同時用戶也可以根據特定的需求啟用特殊的功能，比方說將散射現象納入計算，或者是調整大氣的溫溼度來精確地描述訊號衰竭的現象，有的計算必須要搭配特定的傳播模型才能作，比方說散射就一定要使用X3D才能作，也只有X3D才支援GPU加速計算，並且每一個傳播模型提供的輸出也不同，用戶可以自行選擇。

5. 建立通訊系統，Wireless Insite在用戶沒有建立通訊系統的狀況之下，每一個TX-RX是獨立的關係，不會彼此互相影響干擾，也只提供物理和能量部分的輸出，比方說接收功率，路徑等等，如果要進一步的考慮到電信層面，比方說要計算吞吐量，或是這些TX-RX彼此會有橫向的關係像是干擾，或者是要計算幾個TX對一個RX的總接收功率，就必須要將這些相關的發射接收端口集合起來，建立一個通訊系統來分析或實現他們的關係，同時也可以做5G/MIMO的吞吐量分析並且把Beamforming的技術應用進來。

6. 進行計算並觀測分析結果，計算可以在一台工作站或是GPU集群上進行，可以數值，繪製曲線圖，看場形，或是導出其計算結果。

教程視頻
我們在Bilibili開了新頻道，陸續更新各種培訓以及各種專題的內容，以下是視頻鏈結:
Wireless Insite 概念篇(上)
從模擬軟體的概念，Wireless Insite的觀念開始介紹，接著對軟體的用戶介面作簡介，從抽象的觀念開始帶入到認識軟體的操作介面，B站視頻 -> 點我觀看 ，Youtube -> 點我觀看


Wireless Insite 概念篇(中)
介紹建模的場景部分，包括如何建立地形，室外，室內的場景，介紹如何建立信號波型，天線，以及布署各種發射/接收點，讓用戶了解怎麼建立整個模擬的環境，B站視頻-> 點我觀看，Youtube -> 點我觀看

Wireless Insite 概念篇(下)
介紹設定尋徑條件，傳播模型以及各種計算條件，並建立通信系統來做系統性分析，以及如何進行5G/MIMO的模擬等等，接著用戶可以學習如何檢視和視覺化模擬輸出，完成一次完整的模擬，B站視頻 -> 點我觀看，Youtube -> 點我觀看

Wireless Insite 3.4 新功能介紹解說
Wireless Insite 是2022年底推出的重大更新，用戶介面做了相當調整，也擴充了很多新功能，跟3.3版有相當差異，用戶可以透過4個教程視頻了解新版本的特色，快速上手。

1. 用戶介面的變化及調整(上)
Wireless Insite 3.4 在用戶介面做了很多調整，這個視頻對用戶介面的調整做整體性的介紹，同時說明偏好設置中對波形建模功能的調整及CPU線程數設置的部分。
B站視頻 -> 點我觀看

2. 用戶介面的變化及調整(下)
Wireless Insite 3.4 在用戶介面做了很多調整，這個視頻對用戶介面的收發機及通信系統分析工具的設置部分做說明。
​B站視頻 -> 點我觀看

3. 波形掃頻，多頻天線，MIMO陣列天線單元耦合現象
Wireless Insite 3.4 增加了波形掃頻，支持使用多頻天線，也支持導入touchstone (snp)呈現 MIMO天線陣列內部天線單元耦合現象，這個視頻搭配XFDTD說明這些功能怎麼用。
​B站視頻 -> 點我觀看

4. 智能反射面 (RIS) 建模
Wireless Insite 3.4 支持用戶建立基於規律排列小器件構成的電磁超表面的智能反射面，支持對入射波做投射波束或散射的反應，這個視頻先簡單的說明數學物理的原理部分，然後介紹怎麼操作
​B站視頻 -> 點我觀看

Wireless Insite 專題教程

1.在命令提示視窗以下指令的方式執行模擬及對多個項目批量模擬
Wireless Insite 通常在Windows的環境下進行建模及模擬，Linux版的Wireless Insite則只能進行模擬,不提供用來建模操作的使用者介面,使用者必須在Windows把模型建好,然後將專案文檔拿到Linux環境下,用下指令的方式來操作模擬,同樣的在Windows環境下也可以不進入Windows使用者介面,用下指令的方式來跑模擬，Linux版的Wireless Insite常用于集群的節點,由於不需要直接跟使用者互動,只是從伺服器接收分派的計算工作,所以透過腳本來操作即可,而在Windows的環境下,有時候使用者也會需要用下指令的方式而不是在Windows使用者介面進行操作跟模擬,比方說要對數個或更大量的模型進行批量模擬,這個時候就會需要用下指令的方式來操作了，這個教程演示如何做這種操作,使用事先製作好的工程,在Windows的環境演示如何下指令進行一個單獨模型的模擬到數個模型的批量模擬,讓需要這種進階功能的用戶學習如何操作.

B站视频 -> 点我观看



講義資料
以下提供個階段的教程資料下載，我們會陸續更新章節，也會隨著軟體版本更新內容，我們竭誠歡迎用戶提出問題或是分享心得和指正。
所有的文件以及壓縮檔案都是乾淨安全的pdf檔案，用戶可以放心開啟閱讀。
目前最新版本為 Wireless Insite 3.4.4

Wireless Insite 3.3 完整版教材下載連結 (文檔較大，約35-36 MB) : 繁體中文版 / 简体中文版

各章節介紹與分別下載

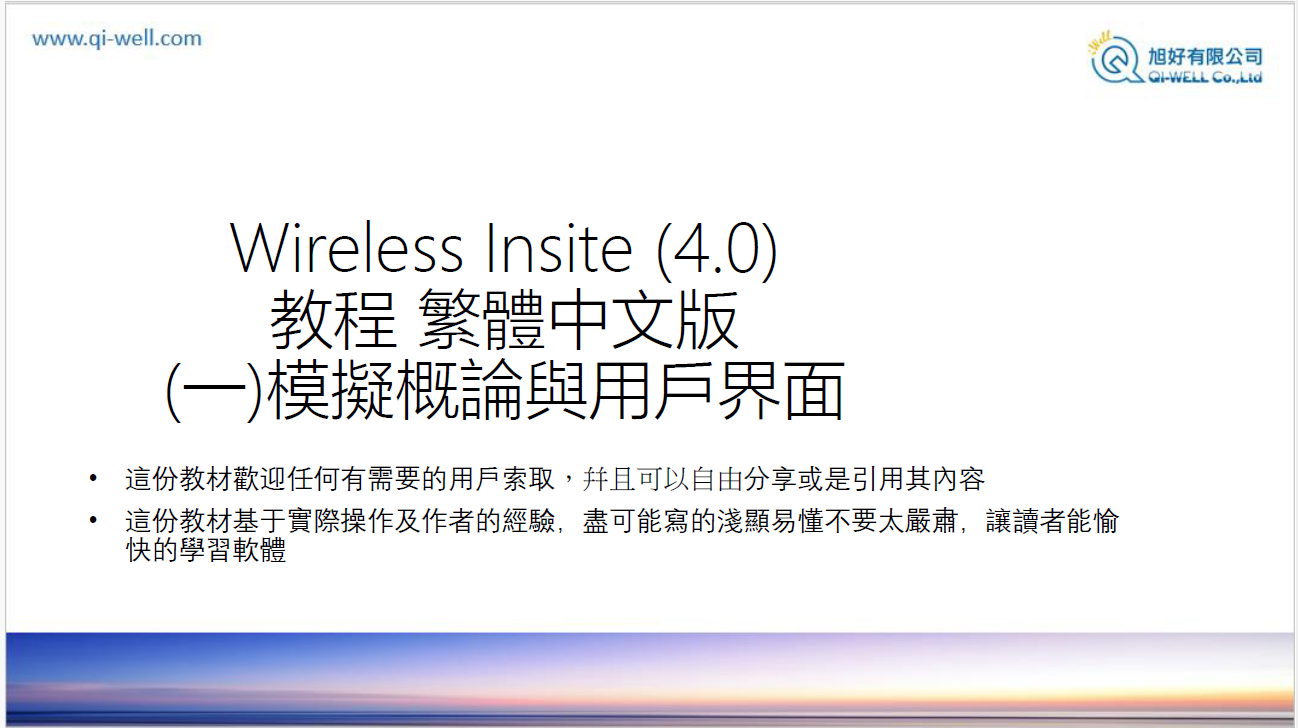

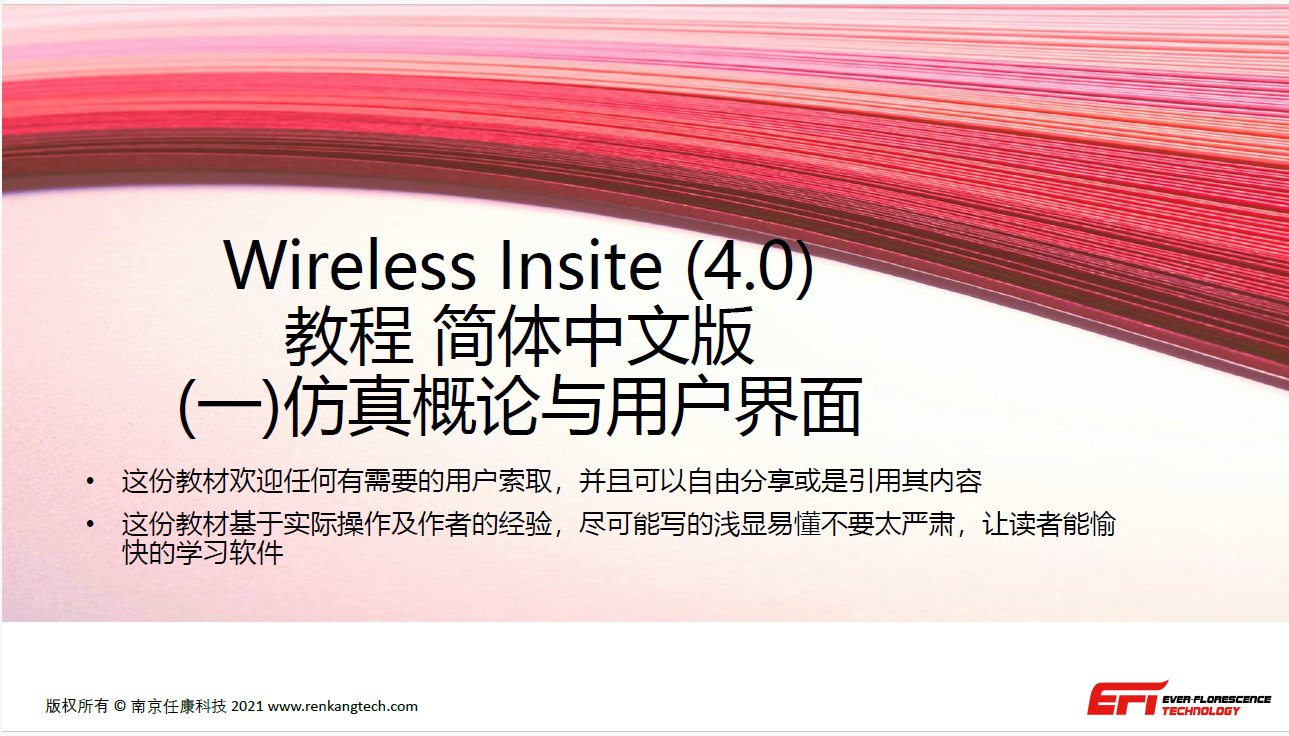

1. 軟體介面基本介紹與建模之章
    這個章節介紹Wireless Insite的基本觀念，介面，以及如何建模和建立各種場景中的幾何物件。

歡迎點選下載 : 建模之章繁體中文版  / 建模之章简体中文版

範例場景 (持續增加中) :

1.  住宅區，室內外O2I場景，點我下載


2.  純室外場景台北市中山公園(國父紀念館)，點我下載


3. 複合式住商辦區域，公園，植被，地下停車場，十二層樓含內部結構之商場場景，包含行人與汽車，點我下載




2. Wireless Insite 材料應用之章
這一篇教材主要是介紹Wireless Insite的模型中所謂材料的觀念，讓讀者了解如何配置，運用，還有建立各種材料，以及各種不同材料對於模擬計算的影響

歡迎點選下載 : 材料之章繁體中文版  / 材料之章简体中文版

3. Wireless Insite 波形，天線與發射接收之章
這一篇教材主要是介紹在Wireless Insite的模型中信號波形，天線，以及發射接收的觀念，讓讀者了解如何在Wireless Insite 中建立和設置載波，天線並且把這些信號波形和天線組合起來，依照需求配置在發射器和接收器上，同時把發射器和接收器放置在場景中適合的地方並且進行必要的調適


歡迎點選下載 : 波形，天線及發射接收之章繁體中文版  / 波形，天线及发射接收之章简体中文版

4. Wireless Insite 傳播模型之章
這一章節主要是在介紹射線跟蹤(Ray Tracing)等作為計算核心引擎的無線電波傳播模型(Study area)的設置，這些設定會直接影響到模擬的輸出，精確度，結果的合理性以及計算效能。

歡迎點選下載 : 傳播模型之章繁體中文版  / 传播模型之章简体中文版

5. Wireless Insite  通信系統分析，模擬輸出，視覺化與後處理之章
這一章節主要是介紹在 Wireless Insite 中建立通信系統並透過後處理得到電信方面的相關輸出，以及對模擬結果的後處理和視覺化的說明，也是整套教材的完結篇。

歡迎點選下載 : 通信系統分析輸出與視覺化章繁體中文版  / 通信系统分析输出与视觉化之章简体中文版
